Robustní a teplotně odolné komunikační brány (WTB gateway) tvoří klíčový prvek vlakové komunikační sítě (TCN) a zajišťují spolehlivé propojení mezi vozidlem a vlakovou sběrnicí. Podporují interoperabilitu mezi různými vozy v souladu s normami IEC 61375-1 a UIC 556, a splňují veškeré nároky na provoz v náročných podmínkách kolejových vozidel.

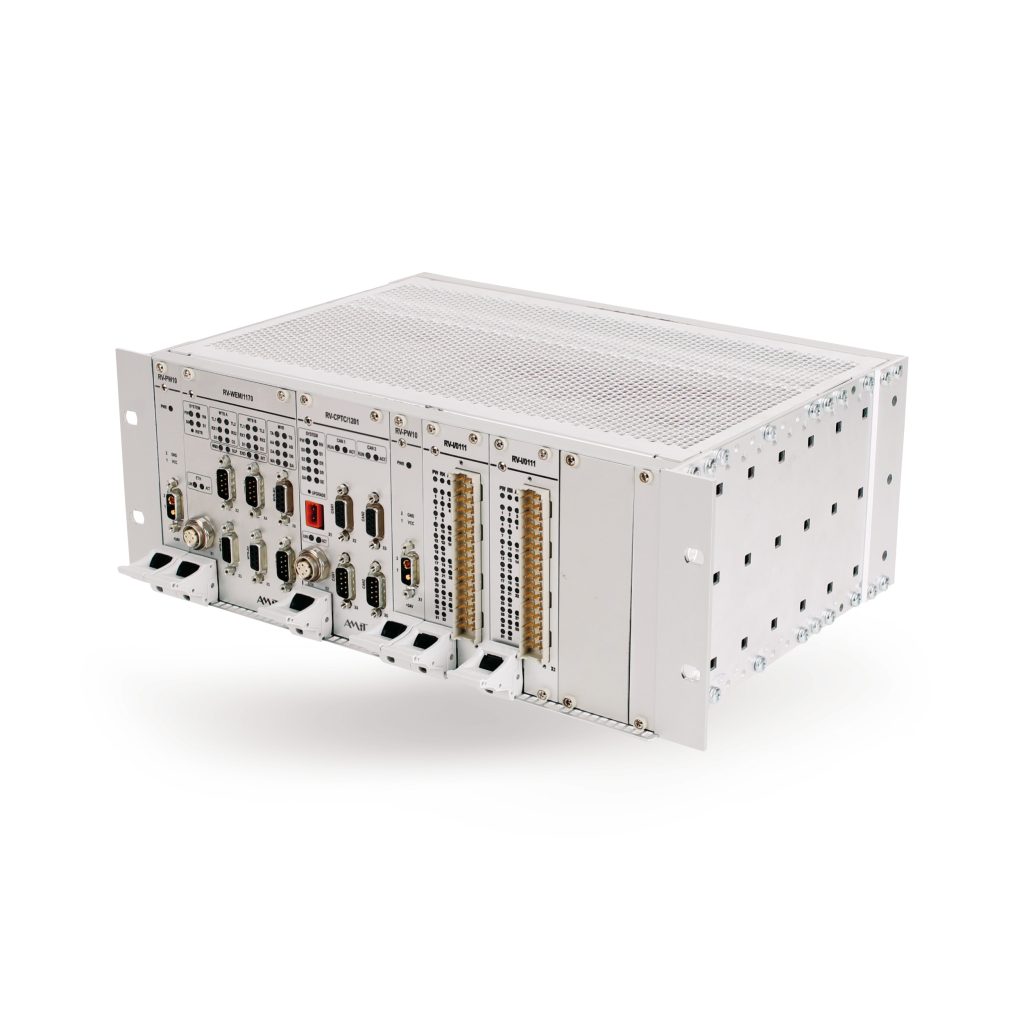

- Kompaktní a modulární verze
- WTB gateway s až 3 různými komunikačními linkami
- WTB rozhraní se zdvojenou linkou
- 100 Mbps Ethernet (připojení konektorem M12)
- Rozhraní MVB EMD / ESD (s redundancí)
- Rozhraní CAN
- Redundance v rámci subracku (jednotka gateway, napájení)
- Splňuje UIC 556
- V souladu s EN 50155
ŘADA VÝROBKŮ
| RRU-W... [kompaktní] | Ethernet | CAN | MVB | RV-W... [modulární] |
|---|---|---|---|---|
| RRU-WE/100x | • | RV-WE/1000 | ||
| RRU-WEM/115x | • | • | RV-WEM/1150 | |
| RRU-WEC/110x | • | • | RV-WEC/1100 |
RRU-WE/100x
Ethernet:
•
CAN:
-
MVB:
-
Modulární ekvivalent:
RV-WE/1000

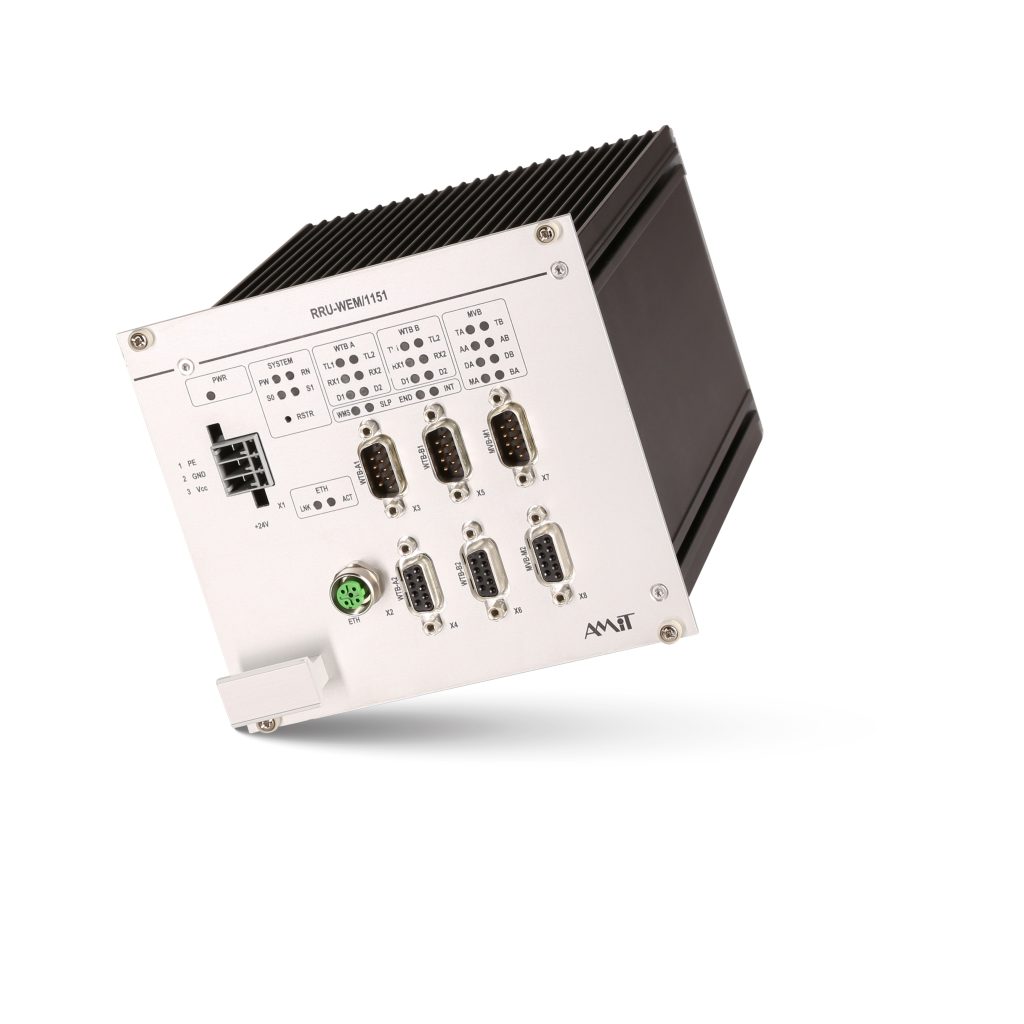

RRU-WEM/115x
Ethernet:
•
CAN:
-
MVB:
•
Modulární ekvivalent:
RV-WEM/1150
RRU-WEC/110x
Ethernet:
•
CAN:
•
MVB:
-
Modulární ekvivalent:
RV-WEC/1100
| Společné parametry pro WTB gateway | |
|---|---|
| Rozhraní WTB | 1 × (redundance) |
| Připojení | 4 × (D-sub DE-9) |
| Rozhraní Ethernet | 1 × (10 / 100 Mbps) |
| Připojení | M12, D-kódování |
| Rozhraní MVB | 1 × (redundance) |
| Typ rozhraní | EMD / ESD |
| Připojení | 2 × (D-sub DE-9) |
| MVB třída | třída 1, třída 2 |
| Rozhraní CAN | 1 × / 2 × |
| Komunikační rychlost | Až 1 Mbit |
| Připojení | 2 × (D-sub DE-9, ztěžžení jednotek) |
| CANopen | Master |
| Krytí | IP20 |
| Rozsah pracovních teplot | -40 °C až +70 °C |
| Napájení | 24 V / 48 V / 72 V / 110 V ss. |
| Vývojové nástroje | WTB Bus Analyzer / MVB Bus Analyzer / TCN Protocol Stack |
| Normy | EN 50155, EN 50121-3-2, IEC 61375-2-1, IEC 61375-3-1, UIC 556 |
Společné parametry pro WTB gateway
Rozhraní WTB:
1 × (redundance)
• Připojení:
4 × (D-sub DE-9)
Rozhraní Ethernet:
1 × (10 / 100 Mbps)
• Připojení:
M12, D-kódování
Rozhraní MVB:
1 × (redundance)
• Typ rozhraní:
EMD / ESD
• Připojení:
2 × (D-sub DE-9)
• MVB třída:
třída 1, třída 2
Rozhraní CAN:
1 × / 2 ×
• Komunikační rychlost:
Až 1 Mbit
• Připojení:
2 × (D-sub DE-9, ztěžžení jednotek)
• CANopen:
Master
Krytí:
IP20
Rozsah pracovních teplot:
-40 °C až +70 °C
Napájení:
24 V / 48 V / 72 V / 110 V ss.
Vývojové nástroje:
WTB Bus Analyzer / MVB Bus Analyzer / TCN Protocol Stack
Normy
Standardy:
EN 50155, EN 50121-3-2, IEC 61375-2-1, IEC 61375-3-1, UIC 556
