Řídicí jednotky vozidel s distribuovanými V/V pro řízení kriticky důležitých i nekriticky důležitých částí kolejových vozidel (aplikace TCMS, CCTV, PIS). Robustní a teplotně odolný řídicí systém pro kolejová vozidla.
- Distribuovaný řídicí systém vlaku
- Komunikační protokol CANopen DS 401
- Komunikační protokol TRDP
- CAN sběrnice
- Provozní software s redundancí
- Komunikace CAN
- Výkonný vývojový nástroj TrolStudio
- Široký teplotní rozsah provozních teplot
-40 °C až 70 °C - Napájení 24 V ss. nebo 48 V ss.
- Splňuje ČSN EN 50155
ŘÍDICÍ JEDNOTKY VOZIDEL
| RRCPU-xxx | RRC2-CPxxx | |
|---|---|---|
| CPU | STM 32F427 | STM 32F437 |
| Provozní FLASH paměť | 2 MB | |
| Archivní iFLASH paměť | 128 MB | |
| RTC (zálohované) | Ano | |
| Zálohovací baterie | RAM + RTC | |
| Vstupy | 8 × DI 24 V ss. + 1 × AI (4 mA až 20 mA) | 3 × DI 24 V ss. + 1 × AI (4 mA až 20 mA) |
| Výstupy | 3 × DO 24 V ss. / 4 A (MOS) | 1 × RDO 24 V DC / 4 A, Spínací kontakt |
| CAN | 4 × / 8 × | 8 × |
| Ethernet | 10 / 100 Mbps (RJ45) | 10 / 100 Mbps (M12) |
| Napájení | 24 V ss. | |
| Stupeň krytí | IP30 | |
| Rozsah pracovních teplot | -40 °C až 70 °C | |
| Montáž | DIN lišta 35 mm | |
| Hmotnost | 1,40 kg | 1,62 kg |
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 | |
RRCPU-xxx
CPU:
STM 32F427
Provozní FLASH paměť:
2 MB
Archivní iFLASH paměť:
128 MB
RTC (zálohované):
Ano
Zálohovací baterie:
RAM + RTC
Vstupy:
8 × DI 24 V ss. + 1 × AI (4 mA až 20 mA)
Výstupy:
3 × DO 24 V ss. / 4 A (MOS)
CAN:
4 × / 8 ×
Ethernet:
10 / 100 Mbps (RJ45)
Napájení:
24 V ss.
Stupeň krytí:
IP30
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
DIN lišta 35 mm
Hmotnost:
1,40 kg
RRC2-CPxxx
CPU:
STM 32F437
Provozní FLASH paměť:
2 MB
Archivní iFLASH paměť:
128 MB
RTC (zálohované):
Ano
Zálohovací baterie:
RAM + RTC
Vstupy:
3 × DI 24 V ss. + 1 × AI (4 mA až 20 mA)
Výstupy:
1 × RDO 24 V DC / 4 A, Spínací kontakt
CAN:
8 ×
Ethernet:
10 / 100 Mbps (M12)
Napájení:
24 V ss.
Stupeň krytí:
IP30
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
DIN lišta 35 mm
Hmotnost:
1,62 kg
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
JEDNOTKY VZDÁLENÝCH V/V
| RRC2-xx | RRT2-xx | |
|---|---|---|
| Rozhraní CAN | 1 × | - |
| Komunikační rychlost | 250 / 500 / 1000 kbit | - |
| Ethernet | - | Konektor Ethernet, M12 |
| Komunikační protokol | CANopen DS 401 | TRDP TCNOpen 1.3.3.0 |
| Napájení | 24 V ss. / 48 V ss. | |
| Stupeň krytí | IP30 | |
| Rozsah pracovních teplot | -40 °C až +70 °C | |
| Montáž | 35 mm DIN lišta | |
| Hmotnost | 1,25 kg | |
| Rozměry (š × v × h): | (199 × 110 × 69) mm | |
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 | |
RRC2-xx
Rozhraní CAN:
1 ×
Komunikační rychlost:
250 / 500 / 1000 kbit
Ethernet:
-
Komunikační protokol:
CANopen DS 401
Napájení:
24 V ss. / 48 V ss.
Stupeň krytí:
IP30
Rozsah pracovních teplot:
-40 °C až +70 °C
Montáž:
35 mm DIN lišta
Hmotnost:
1,25 kg
Rozměry (š × v × h):
(199 × 110 × 69) mm
RRT2-xx
Rozhraní CAN:
-
Komunikační rychlost:
-
Ethernet:
Konektor Ethernet, M12
Komunikační protokol:
TRDP TCNOpen 1.3.3.0
Napájení:
24 V ss. / 48 V ss.
Stupeň krytí:
IP30
Rozsah pracovních teplot:
-40 °C až +70 °C
Montáž:
35 mm DIN lišta
Hmotnost:
1,25 kg
Rozměry (š × v × h):
(199 × 110 × 69) mm
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
| Parametry vzdálené V/V jednotky | |||||||
|---|---|---|---|---|---|---|---|
| Typ | DI | DO | RDO | AI | AO | Komunikace | Vcc |
| RRC-I/001 | 32 | - | - | - | - | CANopen | 24 V DC |
| RRC-I/005 | 32 | - | - | - | - | CANopen | 48 V DC |
| RRC-IO/001 | 16 | 8 | - | - | - | CANopen | 24 V DC |
| RRC-AIO/001 | 12 | 6 | - | 4 | - | CANopen | 24 V DC |
| RRC-AIO/201 | 12 | 6 | - | 4 | - | CANopen | 24 V DC |
| RRC-IOR/001 | 12 | 7 | 2 | - | - | CANopen | 24 V DC |
| RRC-O/001 | - | 16 | - | - | - | CANopen | 24 V DC |
| RRC-O/005 | - | 16 | - | - | - | CANopen | 48 V DC |
| RRC-ION/001 | 12 | 8 | - | - | 4 | CANopen | 24 V DC |
| RRC2-IO/001 | 16 | 8 | - | - | - | CANopen | 24 V DC |
| RRC2-AIO/001 | 16 | 8 | - | 4 | - | CANopen | 24 V DC |
| RRC2-I/001 | 32 | - | - | - | - | CANopen | 24 V DC |
| RRT2-IO/001 | 16 | 8 | - | - | - | Ethernet / TRDP | 24 V DC |
| RRT2-AIO/001 | 16 | 8 | - | 4 | - | Ethernet / TRDP | 24 V DC |
| RRT2-I/001 | 32 | - | - | - | - | Ethernet / TRDP | 24 V DC |
RRC-I/001
DI:
32
DO:
-
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC-I/005
DI:
32
DO:
-
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
48 V DC
RRC-IO/001
DI:
16
DO:
8
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC-AIO/001
DI:
12
DO:
6
RDO:
-
AI:
4
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC-AIO/201
DI:
12
DO:
6
RDO:
-
AI:
4
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC-IOR/001
DI:
12
DO:
7
RDO:
2
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC-O/001
DI:
-
DO:
16
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC-O/005
DI:
-
DO:
16
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
48 V DC
RRC-ION/001
DI:
12
DO:
8
RDO:
-
AI:
-
AO:
4
Komunikace:
CANopen
Vcc:
24 V DC
RRC2-IO/001
DI:
16
DO:
8
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC2-AIO/001
DI:
16
DO:
8
RDO:
-
AI:
4
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRC2-I/001
DI:
32
DO:
-
RDO:
-
AI:
-
AO:
-
Komunikace:
CANopen
Vcc:
24 V DC
RRT2-IO/001
DI:
16
DO:
8
RDO:
-
AI:
-
AO:
-
Komunikace:
Ethernet / TRDP
Vcc:
24 V DC

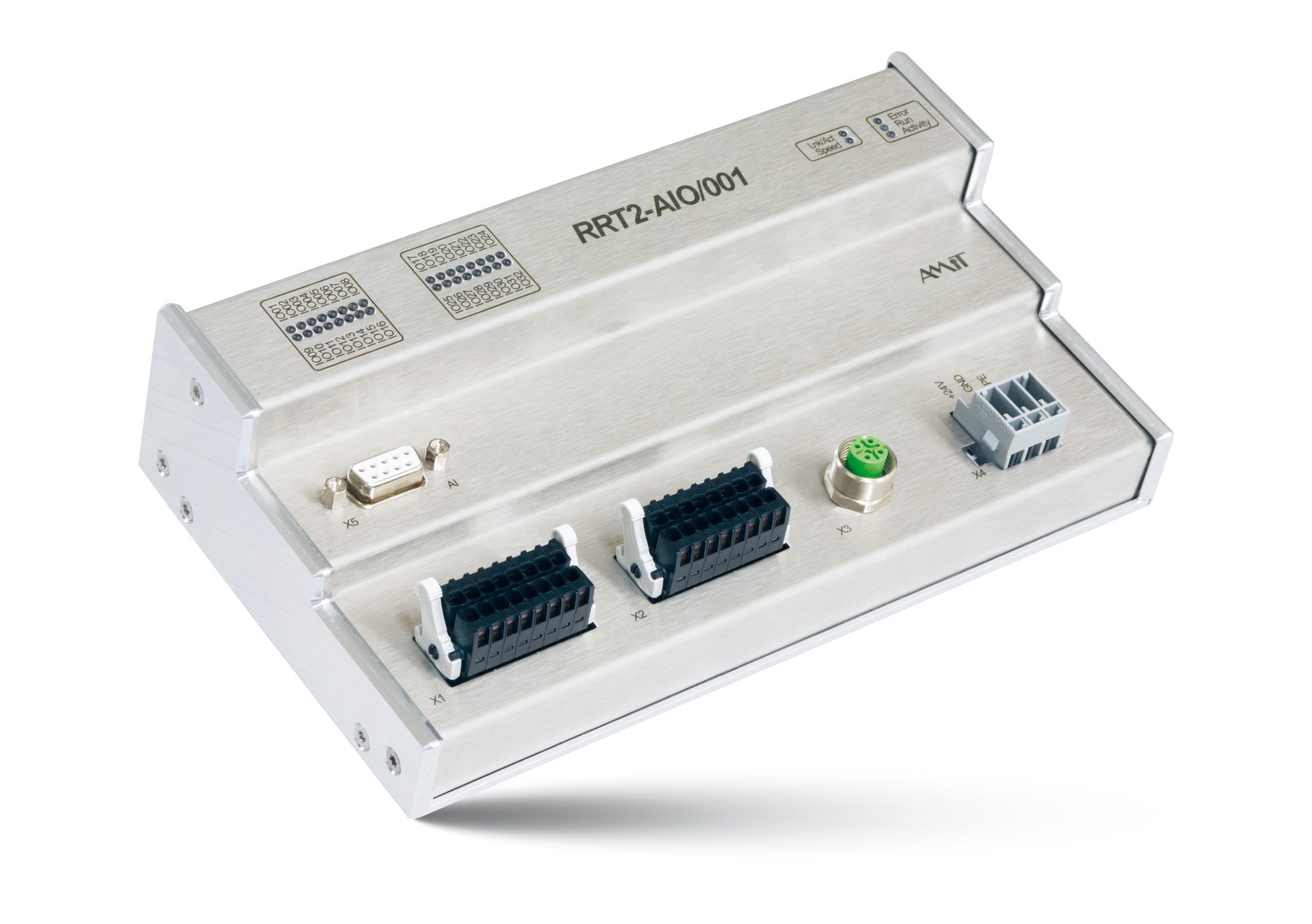

RRT2-AIO/001
DI:
16
DO:
8
RDO:
-
AI:
4
AO:
-
Komunikace:
Ethernet / TRDP
Vcc:
24 V DC
RRT2-I/001
DI:
32
DO:
-
RDO:
-
AI:
-
AO:
-
Komunikace:
Ethernet / TRDP
Vcc:
24 V DC
