Subrack řídicí jednotka vozidla s komunikační a V/V kartou mpředevším pro aplikace TCMS. Robustní a teplotně odolný řídicí systém pro kolejová vozidla.
- Komunikační protokol CANopen DS 401
- Rozhraní MVB EMD, ESD (redundantní linka)
- 10 / 100 Mb/s Ethernet (připojení konektorem M12)
- Rozhraní WTB (certifikované podle UIC 556)
- Záložní redundance v rámci dílčího okruhu (CPU, napájení, gateway, jednotky V/V)
- Široký teplotní rozsah provozních teplot -40 °C až 70 °C
- Široký rozsah napájení 24 V ss. až 110 V ss.
- V souladu s EN 50155
NAPÁJECÍ JEDNOTKY
| Typ | RV-PW04/100x |
|---|---|
| Maximální výkon | 40W |
| Napájení | 24 V / 48 V / 72 V / 110 V ss. |
RV-PW04/100x
Maximální výkon:
40W
Napájení:
24 V / 48 V / 72 V / 110 V ss.

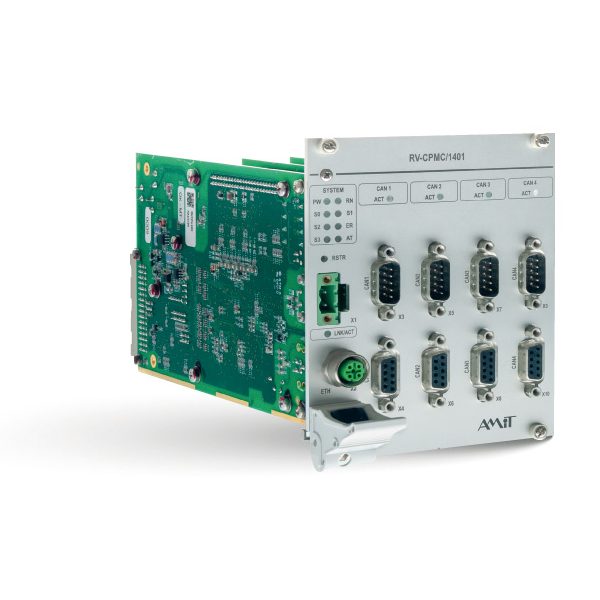

ŘÍDICÍ JEDNOTKY
| Typ | RV-CPMC/1x01 |
|---|---|
| MVB třída | třída 1: DS + PD třída 2: DS + PD + MD třída 3: DS + PD + BA třída 4: DS + PD + MD + BA |
| CAN | 1 - 6 |
| CANopen | Master |
| Ethernet | 10 / 100 Mbps (M12) |
RV-CPMC/1x01
MVB třída:
třída 1: DS + PD
třída 2: DS + PD + MD
třída 3: DS + PD + BA
třída 4: DS + PD + MD + BA
třída 2: DS + PD + MD
třída 3: DS + PD + BA
třída 4: DS + PD + MD + BA
CAN:
1 - 6
CANopen:
Master
Ethernet:
10 / 100 Mbps (M12)

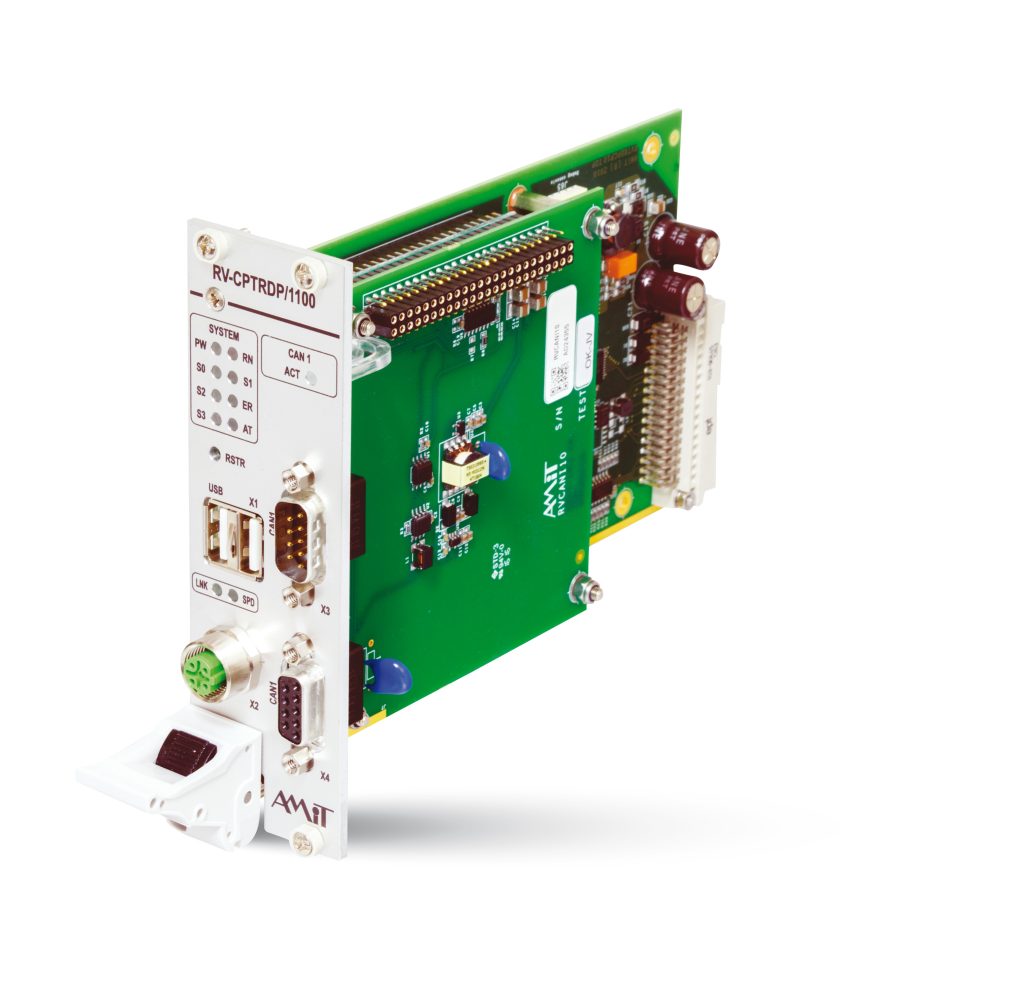

SUBRACK 19” CENTRÁLNÍ ŘÍDICÍ JEDNOTKA SYSTÉMU
| Typ | RV-CPTRDP/1100 |
|---|---|
| Protokol | TRDP TCNOpen 1.3.3.0 |
| Ethernet | Konektor Ethernet, M12 |
| Rozhraní | Rozhraní CAN, spojování konektorů Interní komunikační rozhraní RAVA |
| Napájení | 24 V ss. |
| Rozsah pracovních teplot | -40 °C až 70 °C |
| Rozměr | 8HP x 3V |
| Montáž | 19" subrack RV-RC0xx |
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 EN 60068-2-1, EN 60068-2-2 |
RV-CPTRDP/1100
Protokol:
TRDP TCNOpen 1.3.3.0
Ethernet:
Konektor Ethernet, M12
Rozhraní:
Rozhraní CAN, spojování konektorů
Interní komunikační rozhraní RAVA
Interní komunikační rozhraní RAVA
Napájení:
24 V ss.
Rozsah pracovních teplot:
-40 °C až 70 °C
Rozměr:
8HP x 3V
Montáž:
19" subrack RV-RC0xx
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
EN 60068-2-1, EN 60068-2-2
EN 60068-2-1, EN 60068-2-2

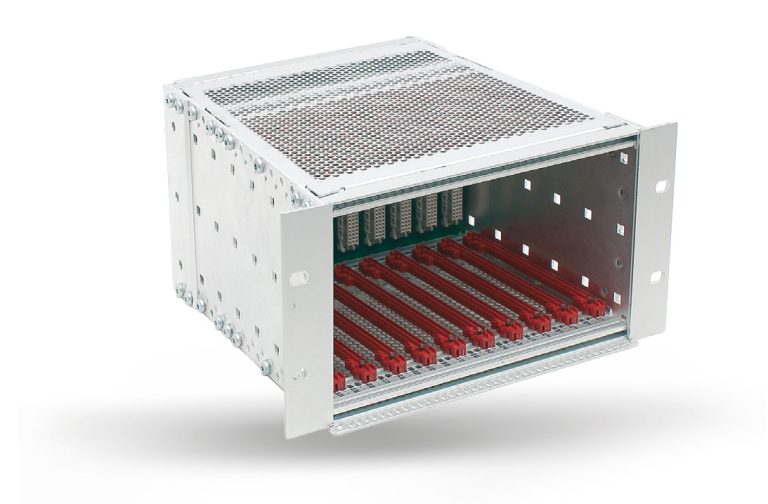

| Typ | RV-RC010 | RV-RC015 | RV-RC021 |
|---|---|---|---|
| Počet slotů | 10 | 15 | 21 |
RV-RC010
Počet slotů:
10
RV-RC015
Počet slotů:
15
RV-RC021
Počet slotů:
21
SUBRACK JEDNOTKY
| Specifické parametry jednotek | ||||
|---|---|---|---|---|
| Typ | DI | DO | AI | AO |
| RV-I/0111 | 32 (24 V) | |||
| RV-O/0211 | 24 (24 V / 4 A, HSS) | |||
| RV-F/0211 | 24 (24 V / 4 A, HSS) | |||
| RV-A/1110 | 12 (0 mA až 30 mA) | |||
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 | |||
RV-I/0111
DI:
32 (24 V)
DO:
-
AI:
-
AO:
-
RV-O/0211
DI:
-
DO:
24 (24 V / 4 A, HSS)
AI:
-
AO:
-
RV-F/0211
DI:
-
DO:
24 (24 V / 4 A, HSS)
AI:
-
AO:
-
RV-A/1110
DI:
-
DO:
-
AI:
12 (0 mA až 30 mA)
AO:
-
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
