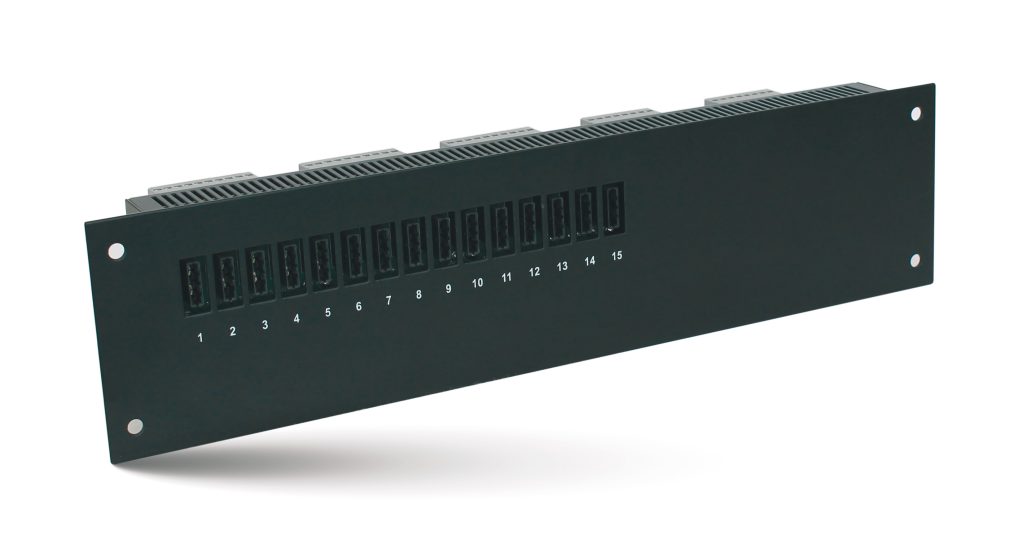

Jednotky RRFSxx jsou určeny k ochraně elektrických obvodů kolejových vozidel a poskytují aktuální informace o stavu pojistek řídícímu systému vozidla. Výrobek je ve shodě s požadavky EN 50155 (Elektronické vybavení kolejových vozidel) třídy TX a souvisejících norem.
- 15 / 25 × patice pro pojistky se čtením stavu pojistky
- Doplňkové univerzální vstupy/výstupy
- Komunikační protokol CANopen DS 401
- CAN sběrnice
- Široký teplotní rozsah provozních teplot -40 °C až 70 °C
- Napájení 24 V ss.
- V souladu s EN 50155
POJISTKOVÉ MODULY - SPECIFICKÉ PARAMETRY
| RRFS15/001 | RRFS25/001 | |
|---|---|---|
| Počet pojistek | 15 | 25 |
| DI | 10 | 10 |
| DO | 8 | - |
| AI | 1 | - |
| Vcc | 24 V ss. | 24 V ss. |
RRFS15/001
Počet pojistek:
15
DI:
10
DO:
8
AI:
1
Vcc:
24 V ss.
RRFS25/001
Počet pojistek:
25
DI:
10
DO:
-
AI:
-
Vcc:
24 V ss.
| Běžné parametry | |
|---|---|
| Maximální proud na jednu pojistku | 25 A ss. |
| Maximální součtový proud pro tři pojistky vedle sebe | 45 A ss. |
| Jištěné napětí | 24 V ss. |
| Typ pojistek | Ploché automobilové pojistky UNIVAL automobilové jističe, velikost 1170 |
| Rozhraní CAN | 1 × |
| Komunikační rychlost | 250 kbit |
| Komunikační protokol | CANopen DS 401 |
| Napájení | 24 V ss. |
| Krytí (IP) | IP20 |
| Pracovní teplota | -40 °C až 70 °C |
| Montáž | Do panelu |
| Hmotnost | 2 kg |
| Rozměry (š × v × h): | (450 × 110 × 76) mm |
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 |
Běžné parametry
Maximální proud na jednu pojistku:
25 A ss.
Maximální součtový proud pro tři pojistky vedle sebe:
45 A ss.
Jištěné napětí:
24 V ss.
Typ pojistek:
Ploché automobilové pojistky UNIVAL automobilové jističe, velikost 1170
Rozhraní CAN:
1 ×
Komunikační rychlost:
250 kbit
Komunikační protokol:
CANopen DS 401
Napájení:
24 V ss.
Krytí (IP):
IP20
Pracovní teplota:
-40 °C až 70 °C
Montáž:
Do panelu
Hmotnost:
2 kg
Rozměry (š × v × h):
(450 × 110 × 76) mm
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
