Síť Ethernet byla úspěšně použita a osvědčila se jako levný a spolehlivý prostředek komunikace v reálném čase na palubě kolejových vozidel.
Prvky ethernetové sítě vlaků splňují náročné požadavky na odolnost vůči extrémním teplotám, vibracím a elektromagnetickému rušení.
- Ethernetový switch s 6 a 12 porty
- 10 / 100 Mbps / 1 Gbps
- Provedení odolné proti vibracím
- K dispozici je verze s PoE porty
- Připojení pomocí M12 nebo RJ45
- Široký teplotní rozsah provozních teplot -40 °C až 70 °C
- Splňuje ČSN EN 50155

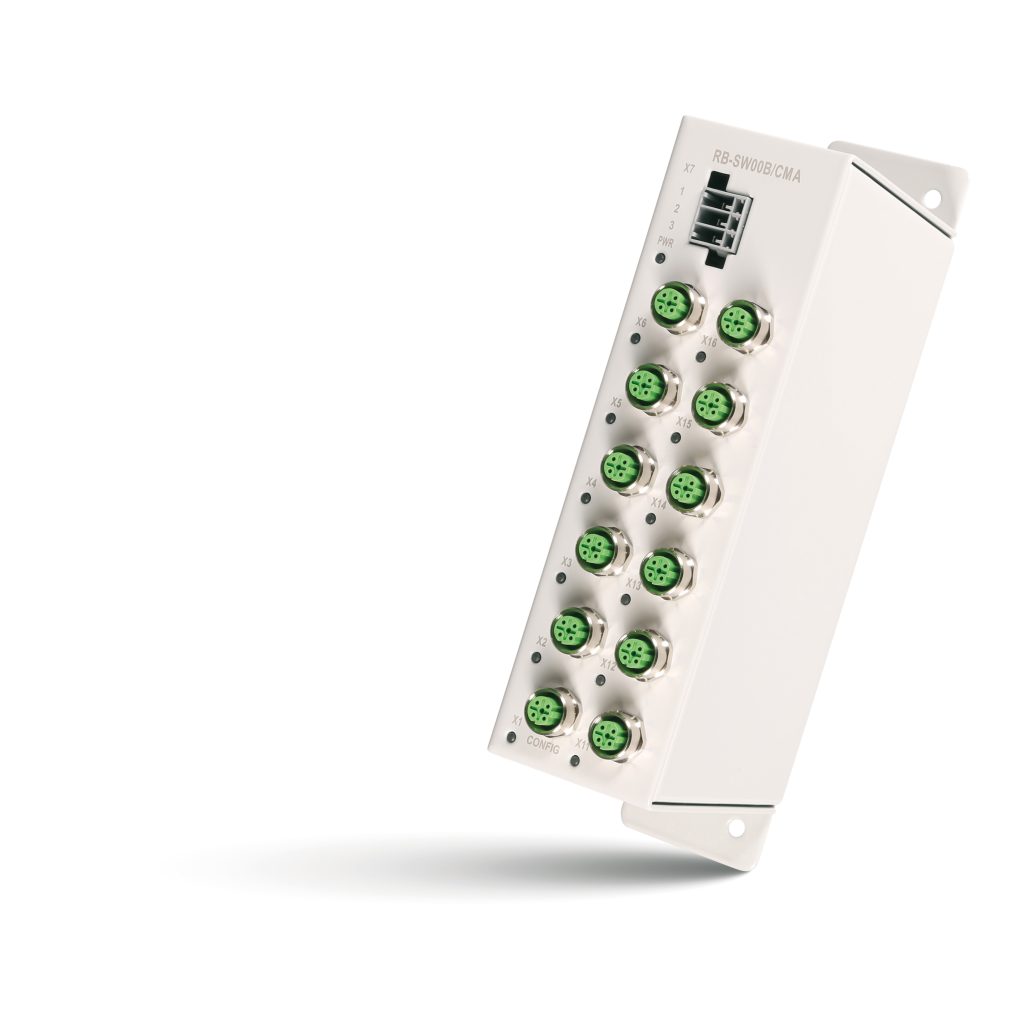

ETHERNETOVÉ SWITCHE S M12
| RB-SW006/CM1 | RB-SW008/CM1 | RB-SW024/CM1 | RB-SW060/CM1 | |
|---|---|---|---|---|
| Počet portů | 6 | 12 | 2 + 4 | 6 |
| Porty s PoE | - | |||
| 10 / 100 / 1000 Mbps | - | - | 2 | 6 |
| 10 / 100 Mbps | 6 | 12 | 4 | - |
| Konektory | 6 × M12, D-kódování | 12 × M12, D-kódování | 2 × M12, X-kódování 4 × M12, D-kódování |
6 × M12, X-kódování |
| Napájení | 16,8 V až 33,6 V ss. | |||
| Odběr | Max. 0,3 A při 24 V ss. | Max. 0,5 A při 24 V ss. | Max. 0,3 A při 24 V ss. | Max. 0,3 A při 24 V ss. |
| Stupeň krytí | IP20 | |||
| Rozsah pracovních teplot | -40 °C až 70 °C | |||
| Montáž | 2 × otvor Ø 5,5 mm | 4 × otvor Ø 5,5 mm | 2 × otvor Ø 5,5 mm | 2 × otvor Ø 5,5 mm |
| Hmotnost | 0,89 kg | 1,90 kg | 0,98 kg | 0,89 kg |
| Rozměry (š × v × h) | (33 × 233 × 116) mm | (55 × 233 × 116) mm | (33 × 233 × 116) mm | (33 × 233 × 116) mm |
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 | |||
RB-SW006/CM1
Počet portů:
6
Porty s PoE:
-
10 / 100 / 1000 Mbps:
-
10 / 100 Mbps:
6
Konektory:
6 × M12, D-kódování
Napájení:
16,8 V až 33,6 V ss.
Odběr:
Max. 0,3 A při 24 V ss.
Stupeň krytí:
IP20
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
2 × otvor Ø 5,5 mm
Hmotnost:
0,89 kg
Rozměry (š × v × h):
(33 × 233 × 116) mm
RB-SW008/CM1
Počet portů:
12
Porty s PoE:
-
10 / 100 / 1000 Mbps:
-
10 / 100 Mbps:
12
Konektory:
12 × M12, D-kódování
Napájení:
16,8 V až 33,6 V ss.
Odběr:
Max. 0,5 A při 24 V ss.
Stupeň krytí:
IP20
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
4 × otvor Ø 5,5 mm
Hmotnost:
1,90 kg
Rozměry (š × v × h):
(55 × 233 × 116) mm
RB-SW024/CM1
Počet portů:
2 + 4
Porty s PoE:
-
10 / 100 / 1000 Mbps:
2
10 / 100 Mbps:
4
Konektory:
2 × M12, X-kódování
4 × M12, D-kódování
4 × M12, D-kódování
Napájení:
16,8 V až 33,6 V ss.
Odběr:
Max. 0,3 A při 24 V ss.
Stupeň krytí:
IP20
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
2 × otvor Ø 5,5 mm
Hmotnost:
0,98 kg
Rozměry (š × v × h):
(33 × 233 × 116) mm
RB-SW060/CM1
Počet portů:
6
Porty s PoE:
-
10 / 100 / 1000 Mbps:
6
10 / 100 Mbps:
-
Konektory:
6 × M12, X-kódování
Napájení:
16,8 V až 33,6 V ss.
Odběr:
Max. 0,3 A při 24 V ss.
Stupeň krytí:
IP20
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
2 × otvor Ø 5,5 mm
Hmotnost:
0,89 kg
Rozměry (š × v × h):
(33 × 233 × 116) mm
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
ETHERNETOVÉ SWITCHE S M12
| RB-SW060/CR1 | RB-SW080/CR1 | |
|---|---|---|
| Počet portů | 6 | 12 |
| Porty s PoE | - | |
| 10 / 100 / 1000 Mbps | 6 | 12 |
| Konektory | RJ45 | |
| Napájení | 16,8 V až 33,6 | |
| Odběr | Max. 0,3 A při 24 V ss. | Max. 0,5 A při 24 V ss. |
| Stupeň krytí | IP20 | |
| Rozsah pracovních teplot | -40 °C až 70 °C | |
| Montáž | 2 × otvor Ø 5,5 mm | 4 × otvor Ø 5,5 mm |
| Hmotnost | 0,98 kg | 1,20 kg |
| Rozměry (š × v × h) | (33 × 233 × 116) mm | (55 × 233 × 103) mm |
| Normy | EN 50155, EN 50121-3-2, EN 45545-2 | |
RB-SW060/CR1
Počet portů:
6
Porty s PoE:
-
10 / 100 / 1000 Mbps:
6
Konektory:
RJ45
Napájení:
16,8 V až 33,6
Odběr:
Max. 0,3 A při 24 V ss.
Stupeň krytí:
IP20
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
2 × otvor Ø 5,5 mm
Hmotnost:
0,98 kg
Rozměry (š × v × h):
(33 × 233 × 116) mm
RB-SW080/CR1
Počet portů:
12
Porty s PoE:
-
10 / 100 / 1000 Mbps:
12
Konektory:
RJ45
Napájení:
16,8 V až 33,6
Odběr:
Max. 0,5 A při 24 V ss.
Stupeň krytí:
IP20
Rozsah pracovních teplot:
-40 °C až 70 °C
Montáž:
4 × otvor Ø 5,5 mm
Hmotnost:
1,20 kg
Rozměry (š × v × h):
(55 × 233 × 103) mm
Normy
Standardy:
EN 50155, EN 50121-3-2, EN 45545-2
